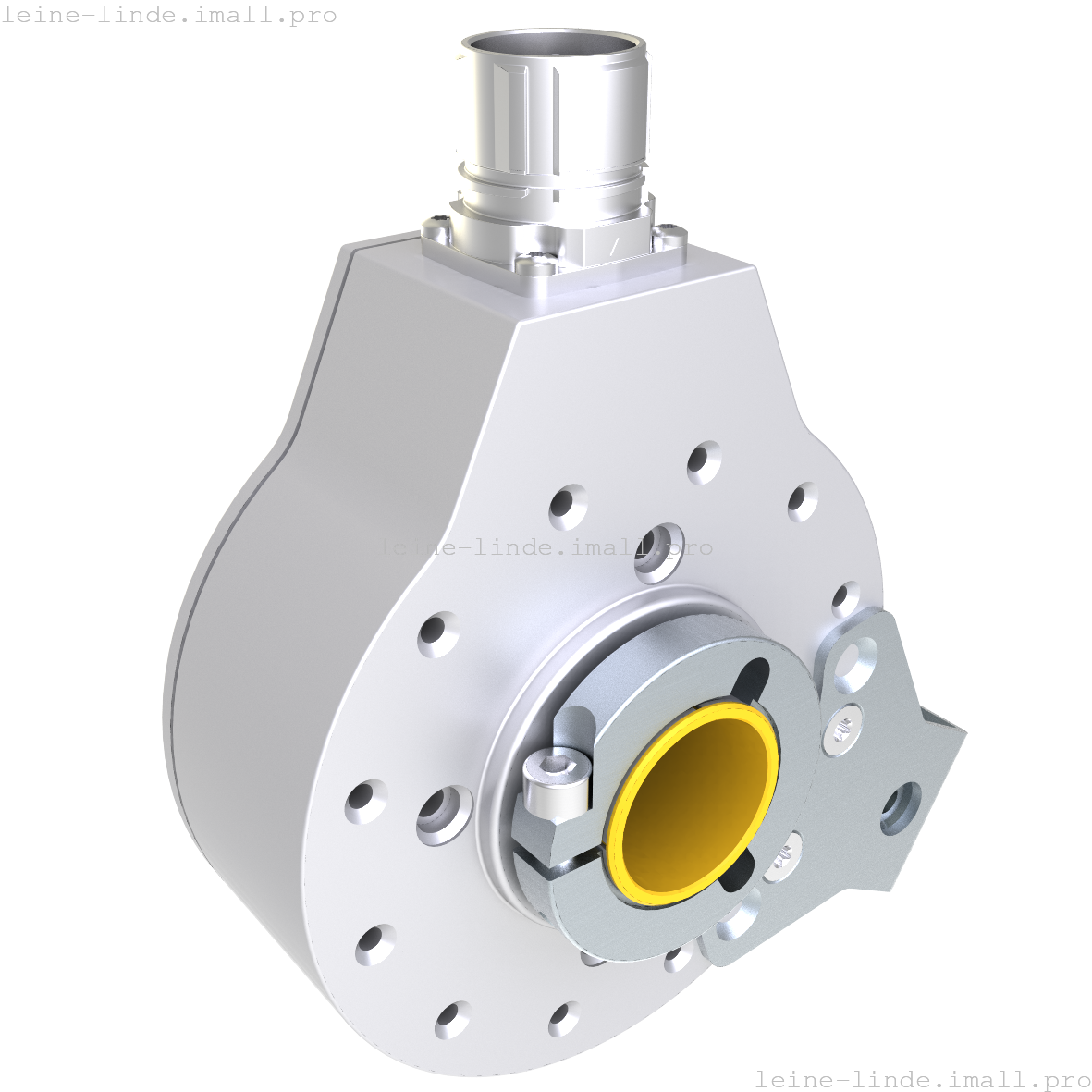

809752-01
CHI 703
Компактный инкрементальный энкодер с полым валом
- Прочный энкодер в компактном исполнении
- Общая длина корпуса 55 мм
- Сквозной полый вал с изолированной вставкой
Технические характеристики
| Тип | CHI |
| Модель | 703 |
| Кодовый ключ | 703012602 |
| Тип вала | Ø1 дюйм. сквозной полый вал |
| Тип фланца | 87-фланец |
| Опора крутящего момента | Кронштейн крутящего момента 120° |
| Направление подключения | Радиальный |
| Расположение выводов | против часовой стрелки |
| Разрешение | 3072 ppr |
| Источник питания | 4,5–30 В постоянного тока |
| Количество каналов | 6 (S00, S00\, S90, S90\, Sref, Sref\) |
| Выходной сигнал | HTL |
| Тип подключения | Разъём M23 12-контактный |
